Shandong Ningye Machinery Equipment Co., Ltd., Çin'deki kanalizasyon çamuru kazıyıcının önde gelen üreticilerinden ve tedarikçilerinden biridir. Profesyonel üretim ekibimizle müşterilerimizin çoğunluğunun ihtiyaçlarını karşılayabiliyoruz. Lütfen fabrikamızdan düşük fiyata dayanıklı kanalizasyon çamuru kazıyıcı satın almaktan çekinmeyin.
Ürüne Genel Bakış
Kanalizasyon Çamuru Sıyırıcıbelediye atık su arıtma tesisleri, su arıtma tesisleri ve endüstriyel atık su projeleri için şirketimiz tarafından tasarlanıp üretilen bir dip-çamur giderme cihazıdır. Bu ekipman çökeltme tanklarının tabanına monte edilir. Mekanik dönüş veya ileri geri hareket yoluyla, çöken çamuru tank tabanından merkezi çamur haznesine doğru sıyırır. Aynı zamanda yüzeydeki köpükleri çevresel köpük boşaltma portlarına iterek katı-sıvı ayırma ve çamur boşaltma işlemlerini tamamlar.
Şirketimiz bağımsız tasarım, işleme ve montaj atölyeleri işletmektedir. Yapısal tasarımdan nihai ürün teslimatına kadar tüm süreci kontrol ediyoruz. Tüm üniteler müşterinin tank geometrisine, su kalitesine ve çamur hacmine göre özelleştirilebilir.
Çalışma Prensibi
Atık su, girişten çökeltme tankına girer. Akış hızı düşer ve askıda katı maddeler ve aktif çamur, yer çekiminin etkisiyle tank tabanına çöker.
Arıtılmış atık su, çevresel taşma savağından veya çıkış kanalından boşaltılır.
Kazıyıcı çalışmaya başlar. Sıyırıcı kol merkezi mil etrafında döner (veya tank uzunluğu boyunca ileri geri hareket eder).
Logaritmik spiral eğri şeklinde tasarlanan sıyırıcı bıçak, çamuru tank zemini boyunca merkezi çamur hunisine doğru iter.
Köpük sıyırıcı bıçağı, yüzen köpüğü, köpük borusu yoluyla boşaltılan çevresel köpük oluğuna iter.
Merkezi haznedeki çamur, aşağıdaki yöntemlerden biri kullanılarak tanktan uzaklaştırılır:
- Hidrostatik basınç yerçekimi deşarjı
- Pompa emme çıkışı
- Sifon deşarjı
- Kombine pompa-sifon tahliyesi
Bıçak Tasarımı Notu: Kazıyıcı bıçak, eşit kuvvet dağılımı için logaritmik spiral bir eğri izler. Bıçak tank zemininde bir engelle karşılaştığında sıyırıcı kol otomatik olarak dikey eksen etrafında kalkar, engeli geçer ve eski konumuna geri döner. Bu, ekipmanı hasara karşı korur.

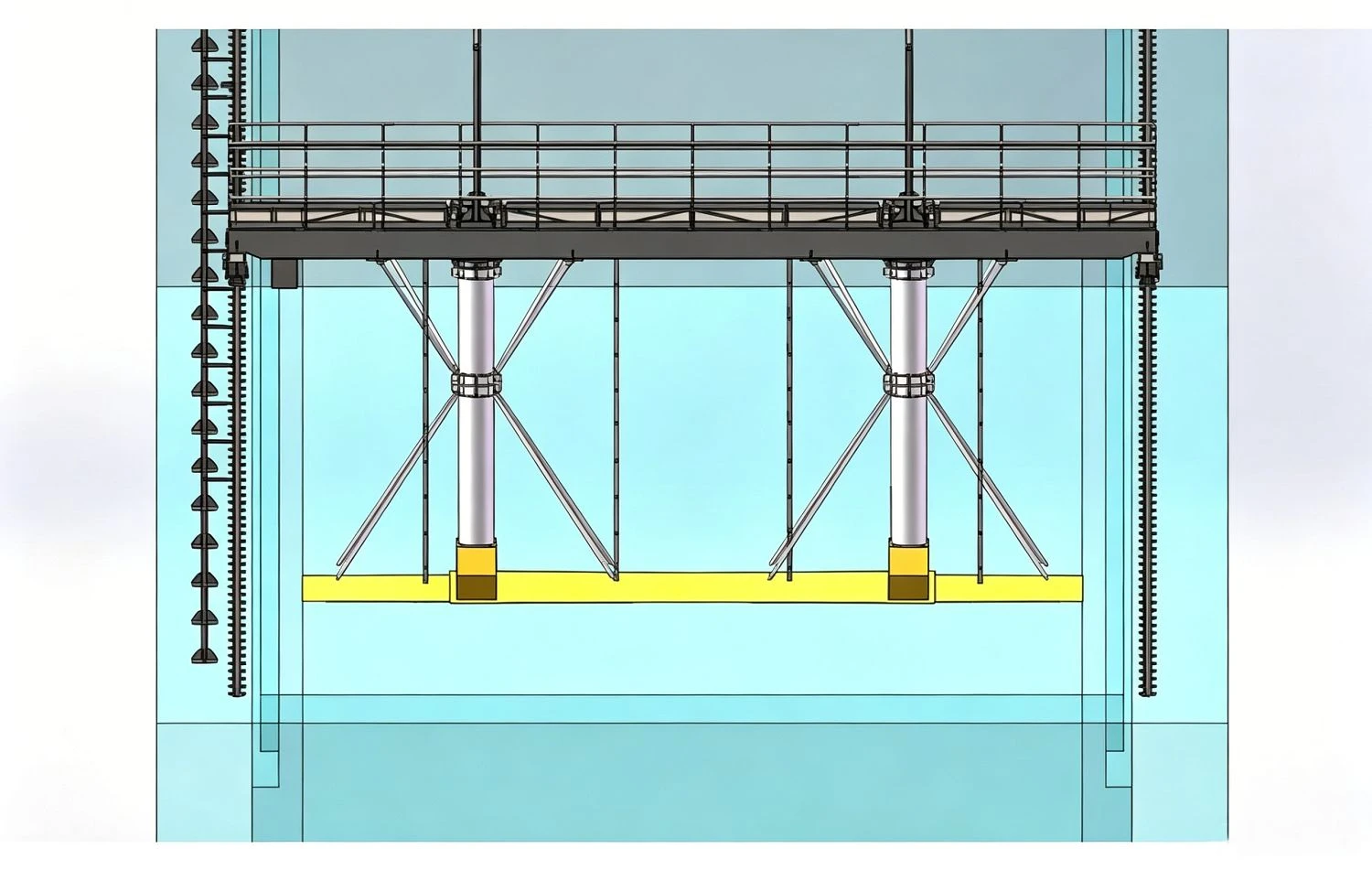

Yapısal diyagram
Yapısal Bileşenler
|
Bileşen |
Malzeme |
İşlev |
|
Tahrik Ünitesi |
Motor (SEW/Siemens/premium yurtiçi) + sikloidal redüktör / sonsuz dişli redüktör |
Aşırı-tork korumasıyla birlikte dönme gücü sağlar. Ünite otomatik olarak durur ve önceden ayarlanmış torka ulaşıldığında bir alarm tetikler. |
|
Uzun Kiriş (Çalışma Köprüsü) |
Q235B karbon çeliği + sıcak-daldırma galvanizleme, galvanizleme katmanı 86μm'ye eşit veya daha büyük (su bölümünün üstünde-) |
Kazıyıcı kolları, bıçakları ve yürüyüş yollarını taşır. Yüksek sağlamlığa sahip kafes yapısı. |
|
Kazıyıcı Kol |
Karbon çeliği + galvanizleme / 304 paslanmaz çelik |
Uzun kirişi kazıyıcı bıçağa bağlar. Açı ayarlanabilir. |
|
Kazıyıcı Bıçak |
304/316L paslanmaz çelik çerçeve + kauçuk kenar (NBR) |
Tank tabanına temas eder. Aşındığında kauçuk kenar değiştirilebilir. |
|
Merkezi Pivot |
Karbon çeliği + paslanmaz çelik rulman |
Tüm üniteyi destekler. Bir kayma halkasıyla donatılmıştır (çevresel tahrik tipi). |
|
Köpük Giderme Cihazı |
304 paslanmaz çelik pislik bölmesi + pislik oluğu |
Yüzeydeki pislikleri toplayarak tahliye borusuna yönlendirir. |
|
Akım Toplama Cihazı |
Karbon fırça + bakır halka (çevresel sürücü) / kayar tel (köprü tipi) |
Dönen bileşenlere sürekli güç sağlar. |
|
Kontrol Paneli |
Dış mekan tipi, IP55, paslanmaz çelik / toz-kaplamalı karbon çeliği |
PLC-kontrollü. Uzaktan sinyal girişini destekler. Aşırı-akım, aşırı-tork ve limit korumasını içerir. |
|
Çamur Tahliye Borusu |
304 paslanmaz çelik / HDPE |
Çamur hunisinden çamur pompasına veya tahliye kanalına bağlanır. |
Malzeme Standartları
|
Hizmet Ortamı |
Önerilen Malzeme |
Sebep |
|
Belediye atık suyu (pH 6~9) |
Q235B + sıcak-daldırma galvanizleme (su üstü), 304 paslanmaz çelik (su altı) |
Dengeli maliyet ve korozyon direnci. |
|
Kükürt-içeren / klor-içeren endüstriyel atık su |
316L paslanmaz çelik (tümü-su parçalarının altında) |
Klorür korozyonuna ve H₂S'ye karşı dayanıklıdır. |
|
Güçlü asit/alkali atık su (pH < 4 veya > 11) |
316L paslanmaz çelik / dubleks çelik 2205 / kauçuk-astarlı |
Ortama göre özelleştirilmiş. |
|
Bıçak kauçuk kenarı |
NBR (nitril kauçuk) veya EPDM |
Aşınmaya-dayanıklı, yağa-dayanıklı, eskimeye-dayanıklı. |
|
Yürüyen tekerlekler |
Poliüretan katı tekerlek / naylon tekerlek |
Aşınmaya-dayanıklıdır, tank zemin kaplamasına zarar vermez. |
|
Zincirler (zincir-tahrik türü) |
Güçlendirilmiş naylon / UHMW-PE (-metalik olmayan zincir tipi) |
Korozyon-gerektirmez, az bakım gerektirir. |
Çamur Deşarj Yöntemleri
|
Deşarj Yöntemi |
Prensip |
Geçerli Koşullar |
|
Hidrostatik Yerçekimi Deşarjı |
Çamur hunisi ile tahliye borusu çıkışı arasındaki seviye farkını kullanır |
Tank derinliği 4 m'ye eşit veya daha büyük, boşaltma noktası tank tabanının altında |
|
Pompa Emme Deşarjı |
Çamur pompası çamuru hazneden çeker |
Herhangi bir tank derinliği, uzaktan boşaltma |
|
Sifon Deşarjı |
Otomatik boşaltma için sifon prensibini kullanır |
Tank derinliği 4 m'ye eşit veya daha büyük |
|
Kombine Pompa-Sifon Tahliyesi |
Birincil olarak sifon, yedek olarak pompa |
Büyük tanklar, yüksek çamur konsantrasyonu |
Şirketimiz, müşterinin çalışma koşullarına göre yukarıdaki yöntemleri önerir veya birleştirir.
Uygulama Alanları
|
Endüstri |
Tipik Uygulama |
|
Belediye Atıksu Arıtma |
Birincil arıtıcı, ikincil arıtıcı, radyal akışlı sedimantasyon tankı |
|
Su Arıtma Tesisi |
Arıtıcı, yoğunlaştırıcı, çökeltme tankı tabanı |
|
Kimyasal Atıksu |
Yağ-su ayırıcı, kimyasal çökeltme tankı |
|
Kağıt Hamuru ve Kağıt / Tekstil Boyama |
Sedimantasyon tankı, yoğunlaştırıcı |
|
Gıda / İlaç |
Atık su çökeltme tankı |
|
Metalurji / Madencilik |
Atık yoğunlaştırıcı, bulamaç çökeltme tankı |
|
Petrokimya |
Yağ-su ayırıcı, yağlı çamur tankı |
Üretim Yeteneği ve Hizmet
|
Öğe |
Detaylar |
|
Tasarım Yeteneği |
İnşaat ve makine mühendislerinden oluşan kadromuz mevcuttur. Doğrudan müşterinin tank çizimlerinden üretim yapıyoruz. Ayrıca ekipman seçiminde de yardımcı oluyoruz. |
|
Üretim Yeteneği |
CNC kesim, otomatik kaynak, kumlama, sıcak-daldırma galvanizleme hattı. Yıllık üretim: 200+ adet. |
|
Kalite Kontrol |
Hammadde giriş denetimi → Kaynak NDT'si → Tüm-makine test çalıştırması → Fabrika denetim raporu. |
|
Yedek Parça Temini |
Bıçak lastik kenarları, yürüyüş tekerlekleri, karbon fırçalar ve diğer aşınan parçalar stokta tutulur. 48 saat içinde sevkiyat. |
Seçim İçin Gerekli Parametreler
Doğru bir teklif ve çizim sağlamak için lütfen aşağıdaki bilgileri sağlayın:
|
HAYIR. |
Parametre |
Tanım |
|
1 |
Tank tipi ve boyutları |
Dairesel: çap D. Dikdörtgen: uzunluk L × genişlik W. |
|
2 |
Etkili su derinliği |
Tank tabanından taşma savağına kadar. |
|
3 |
Çamur hacmi |
kgDS/saat veya m³/saat. |
|
4 |
Su kalitesi |
pH, sıcaklık, yağ içeriği, klor içeriği ve diğer özel bileşenler. |
|
5 |
Tercih edilen çamur boşaltma yöntemi |
Yerçekimi / pompa emiş / sifon / kombine. |
|
6 |
Güç kaynağı koşulları |
Gerilim, frekans,-yerinde kontrol yöntemi. |
|
7 |
Kurulum yöntemi |
Tankın üstüne-montaj / tankın-içine montaj (asılı tip). |
